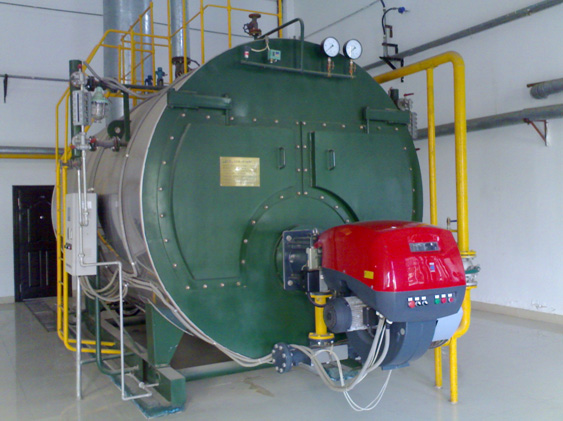

燃气通道设有压力表、球阀、过滤器、减压阀、流量计、燃烧机阀组等。燃气作为燃烧机的燃料，燃料在燃气锅炉的炉胆内燃烧，高温烟气沿炉胆向后先经回燃室进入第一烟道管束，再经压迫式前烟箱转折180°进入第二烟道管束，最后经过对流换热后进入尾部烟道，通过烟囱把烟气排到大气中。常压热水锅炉在本体上安装有与大气相通的排汽管，不承受任何压力，这是它和高压锅炉的最大区别。当热水烧到设定的温度时，冷水电磁阀打开，利用冷水的压力把锅炉内烧好的热水通过上循环管压到保温水箱内。燃气锅炉内的热水流到保温水箱的同时，冷水从冷水管重新加注。保温水箱接有热水管道提供热水，该管上装有热水电磁阀，作用是可以提供用户按时间选择性供热水。电磁阀旁边的旁通闸阀可以跳过热水电磁阀直接接通管道作为长期供水。保温水箱上装有液位探头，当水箱的水装满以后锅炉自动停止烧水。水箱内装有温度探头，当水温下降到设定温度的时候，通过下循环管的循环水泵把热水抽到锅炉内重新烧热。

1.凡操作锅炉的人员必须熟知所操作锅炉的性能和有关安全知识，持证上岗。非本岗人员严禁操作。值班人员应严格按照规定认真做好运行记录和交接班记录，交接班应将设备及运行的安全情况进行交底。交接班时要检查锅炉是否完好。 　　2.锅炉及安全附件应检验合格，并在有效期内。 　　3.锅炉运行前应具备的条件和检查项目： 　　①检查天然气压力是否正常，天然气过滤是否正常通气，燃烧时油泵及过滤器应能正常过油，打开天然气供气阀门燃油时应打开供油阀门； 　　②检查水泵是否正常，并打开给水系统各部位阀门、风门，手动位置时烟道应在打开的位置，应将电控柜上泵选择开关选择在适当的位置； 　　③检查安全附件应处在正常的位置上，水位表、压力表应处在开的位置上； 　　④各操作部位应有良好的照明设施； 　　⑤除氧器能正常运行； 　　⑥软化水设备能正常运行，软化水应符和GB1576的标准，软水箱内水位正常，水泵运行无故障。 　　4.开机 　　①接通电控柜的电源总开光，检查各部位是否正常、故障是否有信号，如果无信号应采取相应措施或检查修理，排除故障； 　　②燃烧器进入自动清扫、点火、部分负荷、全负荷运行状态； 　　③在升至一定压力时，应进行定期排污一次，如蒸汽锅炉冲洗水位表一次，并检查炉内水位； 　　5．炉水控制指标： 　　①炉水碱度 6～26mmol/L 　　②炉水含氧量 ≤0.1mg/L 　　③给水硬度 ≤0.03mmol/L 　　④炉水PH值 10～12 　　6.正常停炉： 　　①关闭锅炉运行开关 　　②关闭天燃气阀门 　　③锅筒内压力降低 　　④锅筒内水位处于高水位 　　⑤检查排污阀是否关闭严密 　　⑥关闭锅炉上水泵阀门 　　⑦关闭电源总开关 　　7.事故停炉： 　　①当发现锅炉本体产生异常现象，安全控制装置失灵应按动紧急断开钮，停止锅炉运行； 　　②锅炉给水泵损坏，调解装置失灵，应按动紧急断开钮，停止锅炉运行； 　　③当电力燃料方面出现问题时应采取按动急断开钮； 　　④当有危害锅炉或人身安全现象时均应采取紧急停炉； 　　8.临时停电注意事项： 　　①迅速关闭主蒸汽阀、防止锅筒失水； 　　②关闭电源总开关和天然气阀门； 　　③关闭锅炉表面排污阀门防止锅炉出现其它故障； 　　④关闭除氧器供气阀门； 　　⑤按正常停炉顺序，检查锅炉燃料，汽、水阀门是否符合停炉要求。 　　9.燃气供应不足时的注意事项： 　　①迅速与天然气调度取得联系问清事故原因，并采取相应可行的措施； 　　②报告上级有关部门及领导； 　　③随时观察燃烧情况，火焰正常为麦黄色。

1、 定期清洗燃烧机前的滤油器，建议每周一次，每次清洗后在重新启动燃烧机之前需对油路进行排气。 2、 油泵里的过滤网建议每三个月清洗一次，如发现油泵过滤网很脏，则油嘴后端的过滤网也需要清洗。 3、 油箱每年清洗一次。 4、 油嘴的最佳工作时间为1000小时，即使燃烧时没有出现明显不良效果，为降低能耗，保证燃烧质量，建议每年更换一次。 5、经过一段时间使用，燃烧机内燃烧头，风机叶轮等处会积聚污垢，应根据燃烧的洁净程度，定期予以清洁。 6、 燃烧机附近应保持清洁，不可堆放易燃、易爆物品。若发现供油管有渗漏现象，一定修复妥当后方可继续使用，同时还要避免燃烧机被水溅湿，要保持干燥的工作环境。 7、 过高、过低或不稳定的电压会对燃烧机的部分组件构成损害，甚至降低控制箱在监察燃烧时所提供的安全保障。 8、 烟囱的设计和安装，应避免户外强风卷回炉膛，烟道要定期清洗。 9、 燃烧机在燃烧时，需要一定体积的新鲜助燃空气。 10、不要使燃烧机频繁启动、每次启动最少需要3分钟。 11、 燃烧机在使用过程中出现异常，应及时通知专业维修人员

    1、锅炉在升火前应进行全面检查(包括有关附件、管理)而后进行给水，未进水前必须关闭排污阀。开启安全阀让燃气锅炉的空气可以排出。     2、将已处理的水缓缓注入炉内，进水温度一般不高于4 0。c，当锅炉内水位升至水位表最低水位时，既关闭给水阀门，待锅内水位稳定后，观察水位有否降低。特别强调升火前应仔细检查加煤口、检查口是否达到了严格密封的要求，若不能达到，侧应清除密封面上的杂物，镶嵌好垫片，保证达到严格密封的目的。因该炉属强制通风燃烧，在运行过程中不允许有燃烧气体外泄，以免发生意外事故。     3、点火时，打开燃气锅炉最下面的加煤口在炉排上放置木柴，检查口全部封闭后点燃引燃物，待燃物燃烧旺盛后，开始添煤，当煤层燃烧旺盛后，继续加煤，加煤后关闭炉门，严格密封，打开鼓风机让煤继续燃燃。加强观察着火情况，使燃烧渐趋正常。

       燃气锅炉是一种燃烧天然气供出热水或蒸汽的工业锅炉，由于天然气燃烧排放物较煤炭清洁，二氧化硫等污染性气体大大降低，因此受到市场的青睐。由于它是一种大型工业热能设备，因此在运行的时候需要严格按照操作规程进行。 1、定期进行检查与保养：燃气锅炉运行每隔2-3星期，应进行检查一次。 2、燃气锅炉运行每隔3-6个月后，应停炉进行全面的检查维修。 （1）对燃气锅炉内外进行检查，如受压部分的焊缝，钢板内外有无腐蚀 现象，若发现在严重缺陷应及时修理，若缺陷并不严重亦待下次停炉时修理，如发现有可疑之处，但并不影响安全生产时，应作出记录以便日后参考。 （2）检查完毕后可在着水面涂锅炉底漆，以防腐蚀。 3、燃气锅炉及锅炉底座每年至少油漆一次。

      1、为了确保您的使用和安全，请您务必请有燃气锅炉安装资质的专业安装工进行安装。       2、燃气锅炉不得安装在我是或与卧室直接相通的房间内，不得安装在空气不通畅的地下室。       3、燃气锅炉电源使用220V/HZ交流电，必须连接可靠的接地导线，以确保使用安全。       4、燃气管道与燃气燃烧器的链接必须用燃气专用管材，链接出不得使用麻丝，必须使用生料带。       5、燃气管道安装好后，缺人附近无火源，打开燃气阀门，用肥皂液检查连接部有无漏气，如有漏气关上阀门维修或更换密封件，然后检查燃气锅炉。直至无泄漏为止。       6、锅炉安装一定要放平或合理设计，尽量做到短、少、粗、即尽量缩短管路、减少弯路、管径要粗。出回水主管径应与燃气锅炉出回水口管径相同。       7、自然循环上水主管道坡度与回水管道的坡度均为3-5%，不可出现波浪，防止管道中气堵，管道系统中排气管应放在系统最高处，并且不得加装阀门。       8、系统最低处安装排污阀，补水箱底部应高于供水管最高点，通大气口不得用自动排气阀代替，不得安装阀门，不得堵塞。       9、燃气锅炉系统管路长、弯道多、没坡度，暖气效果不好应加装循环泵，水泵要安装在供水管道上，根据供暖面积选择水泵大小。特别注意水泵安装位置。      10、烟管安装时一定要伸出室外，坡度应向下斜5°，防止冷凝水道流，造成炉体腐蚀，烟管周围不能放可燃物质。

1、送风系统 送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、 2、点火系统 点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电极、电火高压电缆。较为安全的一种点火系统称为电子脉冲点火器，被卓益节能等燃气锅炉厂家所广泛使用。其方便省时，只需用手指按动就可以，并且安全性高，不会出现因意外熄火出现的安全事故，一旦出现熄火的状态，控制系统能及时关闭电磁阀，关断燃气通路。 3、监测系统 监测系统的功能在于保证燃烧器安全、稳定的运行，其主要部件有火焰监测器、压力监测器、温度监测器(如下图）等。   4、燃料系统 燃料系统的功能在于保证燃烧器燃烧所需的燃料。燃油燃烧器的燃料系统主要有：油管及接头、油泵、电磁阀、喷嘴、重油预热器。燃气燃烧器主要有过滤器、调压器、电磁阀组、点火电磁阀组然、燃料蝶阀。 5、电控系统 电控系统是以上各系统的指挥中心和联络中心，主要控制元件为程控器，针对不同的燃烧器配有不同的程控器，常见的程控器有：LFL系列、LAL系列、LOA系列、LGB系列，其主要区别为各个程序步骤的时间不同。

锅炉经过长时间运行，不可避免的出现了水垢、锈蚀问题，锅炉形成水垢的主要原因是给水中带有硬度成份，经过高温、高压的不断蒸发浓缩以后，在炉内发生一系列的物理、化学反应，最终在受热面上形成坚硬、致密的水垢，导致换热效果降低且因垢下腐蚀因素，会导致锅炉水冷壁炉膛吸热减少，锅炉炉膛出口温度增加，使锅炉损失增加。同时水冷壁内结垢后使传热效果减少，有可能导致水冷壁管壁温度增加导致水冷壁爆管，影响锅炉安全运行。水垢是锅炉的“百害之首”，是引起锅炉事故的主要原因，其危害性主要表现在：浪费大量燃料:因为水垢的导热系数只有钢材的几十分之一，所以当受热面结垢后会使传热受阻，为了保持锅炉一定的出力，就必须提高火侧的温度，从而使向外辐射及排烟造成热损失。现可以采用高效环保无腐蚀清洗剂对燃气锅炉进行清洗，使设备列管露出金属原色，降低因为结垢及生物藻类淤泥的影响。同时对氧化铁和亚氧化铁有剥离的作用，可延长燃气锅炉使用寿命、降低能耗、提高生产率。

1、 燃气锅炉在运行期间注意下列各点： (1)燃气锅炉不允许正压燃烧或炉膛喷烟，因容易烧坏加煤孔盖。 (2) 燃气锅炉底部地平面上不可积水，以防潮湿腐蚀。 2、 燃气锅炉运行每隔2-3星期，应进行检查一次。 3、 燃气锅炉运行每隔3-6个月后，应停炉进行全面的检查维修。 (1)对 燃气锅炉内外进行检查，如受压部分的焊缝，钢板内外有无腐蚀 现象，若发现在严重缺陷应及时修理，若缺陷并不严重亦待下次停炉时修理，如发现有可疑之处，但并不影响安全生产时，应作出记录以便日后参考。 (2)检查完毕后可在着水面涂锅炉底漆，以防腐蚀。 4、 燃气锅炉及锅炉底座每年至少油漆一次。 5、 燃气锅炉常期不用的保养方法：有干法和湿法两种，停炉一个月以上，应采干保养法，停炉一个月以下可采用湿保养法。 (1)干保养法: 锅炉停炉后放去炉水，将内部污垢彻底清除，冲洗干净，在炉膛内用微火烘干（注意不要大火），然后将直径10-30毫米大小的块状生石灰分盘装好，放置在锅筒内，不使生石灰与金属接触，生石灰的重量，以锅筒容积每立方米8公斤计算，然后将所有的人孔、手孔管道阀门关闭，每三个月检查一次，如生石灰碎成份状，需即更换，锅炉重新运行时应将生石灰和盘取出。 (2)湿保养法: 锅炉停炉后放出炉水，将内部污垢彻底清除，冲洗干净，重新注入已处理的水至全满，将炉水加热到100℃，让水中的气体排出炉外，然后关闭所有阀门，气候寒冷的地方不可采用保湿养法，以免炉水结冰损坏锅炉。

水通过进水口进入锅炉，经过锅炉加热后的符合供热标准的水质通过循环水泵送入室内散热器，通过辐射和对流换热来供暖。流过散热器的水重新回到锅炉里面进行加热，然后重新流入散热器，如此循环往复的进行。用户还可以根据供热范围的大小，选择合适的循环水泵，比较经济方便。而且锅炉系统还可以供给用户热水，满足用户基本的热水需求，损失的水量可以通过进水口自动添加。锅炉内水质的温度和室内温度经过温度传感器处理后，把温度信号传送给单片机，通过相应的驱动电路来调节相应管道阀门的大小，进而通过控制水量来控制水温，达到供暖的目的。

    燃气锅炉房给水系统由水箱、锅炉水泵、水处理设备、冷凝水回收装置、给水管道、阀门及附件等组成.工业锅炉房一般采用多台锅炉集中供水系统.蒸汽锅炉的给水方式应根据回水方式和水处理方式确定. rqgl7.JPG     供水管由氧气罐或水箱与锅炉连接的管道称为吸水管.给水泵到锅炉水阀的管道称为压力水管,称为锅炉给水管.       燃气锅炉房采用单母管给水系统.但多年来不间断的供汽和给水泵不能与锅炉房并联运行,适合于凝汽器的燃气锅炉采用双箱或机组锅炉给水系统(即锅炉泵加公共备用泵).       截止阀靠近锅炉.截止阀仅用于开启和关闭.每个燃气锅炉都应该装有阀门进行调节.手动控制阀应安装在炉子操作位置进行控制.       锅炉是大于4t/h,自动调整应采用手动调整应.
